Блок аналого-цифровой обработки сигналов БАЦОС-2/РТР

ДЕЦИМАЛЬНЫЙ НОМЕР

НАЗНАЧЕНИЕ

БАЦОС предназначен для преобразования входного потока аналоговых сигналов посредством модуля АЦОС РТР ЯМИД.468157.004, обработки массива отсчетов цифровыми методами с определением факта наличия сигнала, измерения параметров сигнала, а также выдачи результирующих данных на ПЭВМ.

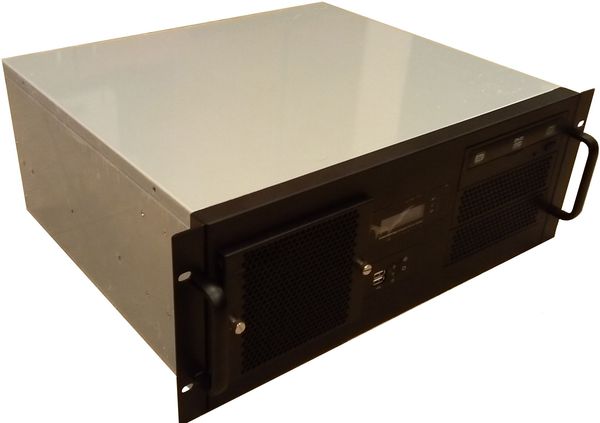

Конструктивно БАЦОС состоит из ПЭВМ и модуля АЦОС РТР ЯМИД.468157.004.
Электрический протокол сопряжения с ПЭВМ базируется на спецификации PCI общего применения и регламентируется стандартами версии 2.0. Информационный обмен модуля АЦОС РТР и ПЭВМ обеспечивается по шине PCI.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики ПЭВМ:

• CPU - не хуже Intel Core i5 3,0 ГГц;
• RAM - не менее 4 ГГб;
• HDD - не менее 1Тб;
• ОС - Linux 32-бит;
• питание - 220 В;
• габаритные размеры - 484х176х412 мм;
• возможность установки в стойку 19”;
• вес (c АЦП) - не более 12 кг.

Характеристики модуля АЦП:

• входное сопротивление - 50 Ом;
• системная тактовая частота модуля - 33 МГц;
• количество каналов аналого-цифрового преобразования - 2;
• частота дискретизации - до 300 МГц;
• разрядность - 12 бит;
• магистральная архитектура - PCI 2.0 33 МГц/32 бит;
• питание - по шине PCI +3,3В, +5В;
• потребляемая мощность - не более 10 Вт.
