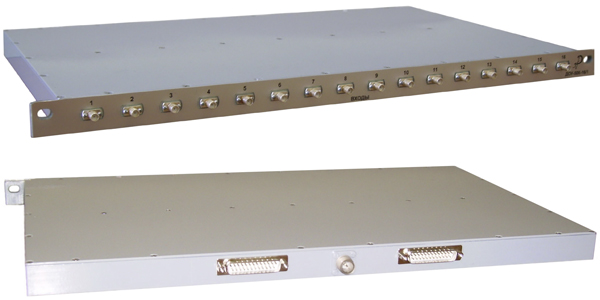

Диаграммообразующее устройство ДОУ-50К-16/1

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.468342.032

НАЗНАЧЕНИЕ

Диаграммообразующее устройство ДОУ-50К-16/1 предназначено для применения в составе КВ приемного тракта с многоканальной антенной системой и служит для оперативного формирования диаграммы направленности АФС с минимальной конфигурацией (до 16 элементов), что позволяет осуществлять пространственную селекцию источников сигналов с целью обеспечения оптимальных условий приема.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 1,5-30,0 МГц;

• волновое сопротивление – 50 Ом;

• количество каналов – 16 шт;

• диапазон сдвига фазы в канале - 0-360 гр;

• нтерфейс управления - RS-232;

• питание блока ДОУ - 3В;

• потребляемый ток блока ДОУ – 10 мА;

• масса - 2.5 кг;

• габаритные размеры - 19''х23х270 мм;

• входные разъемы - СР-50-727ФВ;

• выходной разъем - СР-50-150ФВ;

• разъемы питания/управления - вилка DB-25.

КОМПЛЕКТ ПОСТАВКИ

• Диаграммообразующее устройство ДОУ-50К-16/1 ЯМИД.468342.032

• Кабель управления / питания с разъемами DB-25 ЯМИД.685693.009 (при отдельной поставке комплектуется адаптером питания)

• Руководство по эксплуатации

• Паспорт
