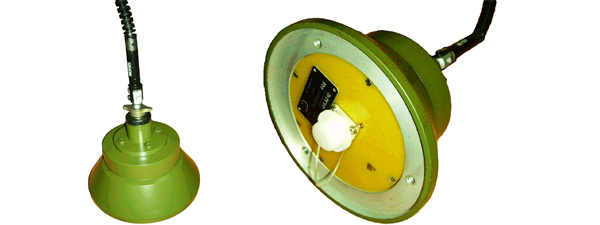

Активная антенна для радиомониторинга

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464683.002

НАЗНАЧЕНИЕ

Активная антенна для радиомониторинга предназначена для приема и усиления электромагнитных полей в диапазоне частот от 1,5 до 30,0 МГц. Используется для установки на автомобиль и работы в движении и на стоянке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 1,5 … 30,0 МГц

• диаграмма направленности АА в азимутальной плоскости круговая

• чувствительность по полю АА - 1 … 5 мкВ/м;

• динамический диапазон усилителя АА относительно входного сигнала 0 дБ/мкВ:

• по интермод. составляющей 2-го порядка - 90 дБ;

• по интермод. составляющей 3-го порядка - 95 дБ.

• коэффициент передачи тракта АА - не менее 13 дБ;

• неидентичность АА по полю, не более:

• по фазе - ±3 градуса;

• по амплитуде - ±0,3 дБ.

• предельная ветровая нагрузка - 40 м/с;

• высота антенны Куликова - 2,4 м.

СОСТАВ

• антенна Куликова АШ-2,4;

• широкополосный антенный усилитель ЯМИД.468732.002-02.

КОМПЛЕКТ ПОСТАВКИ

• Активная антенна для радиомониторинга

• Паспорт
