Блоки ЦОС на базе модулей AMBPEX2

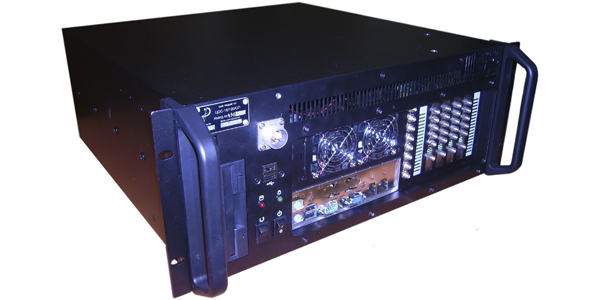

Блок ЦОС
НАЗНАЧЕНИЕ
Блок ЦОС предназначен для оцифровки входного потока по N каналам посредством плат АЦП и цифровой обработки в рамках задач обнаружения и пеленгования, либо радиоперехвата и технического анализа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие технические характеристики:
  • платформа - SuperMicro ServerBoard Intel Xeon;
  • процессор - Xeon E55хх – 2 шт.;
  • оперативная память - DDR-3 ECC 1333 MHz 6 ГГб (опционально до 96 GB);
  • жесткий диск - 2х SATA II (опционально OCZ Z-Drive R2 p88 PCI-Express SSD 1-2TB);
  • видеокарта - PCI-E 256Мб;
  • синхронизация по GPS - есть (опция);
  • режимы работы - широкополосный и узкополосный;
  • блок питания – 1 кВт;
  • напряжение питания - 220В / 50Гц;
  • габаритные размеры - 19"х4Uх450 мм;
  • масса – не более 20 кг.
Технические характеристики плат 100 МГц (субмодуль ADMDDC4х16 СКУЮ.468157.022):
  • частота дискретизации – 100 МГц;
  • разрядность АЦП – 16 бит;
  • количество каналов АЦП – 4 шт.;
  • количество каналов DDC – до 16 шт.;
  • входная шкала - +-0,5 В;
  • аналоговая полоса входного тракта - 1-150 МГц;
  • входное сопротивление - 50Ом.
Технические характеристики плат 200 МГц (субмодуль ADMDDC5016 СКУЮ.468157.021):
  • частота дискретизации – 200 МГц;
  • разрядность АЦП – 12 бит;
  • количество каналов АЦП – 4 шт.;
  • количество каналов DDC – до 4 шт.;
  • входная шкала - +-0,5 В;
  • аналоговая полоса входного тракта - 100-200 МГц;
  • входное сопротивление - 50Ом.
ОСНОВНЫЕ МОДИФИКАЦИИ БЛОКОВ ЦОС
Наименование___блокаДецимальный номерТип
платы синхронизации
Кол-во
модулей AMBPEX2*
Тип субмодуляКол-во субмодулей
Блок ЦОС-2/200/РПТАЯМИД.468152.051-1ADMDDC50161
Блок ЦОС-4/200/РПТАЯМИД.468152.052-2ADMDDC50162
Блок ЦОС-4/100/РПТАЯМИД.468152.045-1ADMDDC4x161
Блок ЦОС-8/100/ОПЯМИД.468152.007ПС-100-22ADMDDC4x162
Блок ЦОС-8/200/ОП ЯМИД.468152.050 ПС-200-44 ADMDDC5016 4
Блок ЦОС-16/100/ОПЯМИД.468152.053ПС-100-44ADMDDC4x164
* Беспроцессорный базовый модуль AMBPEX2 СКУЮ.467144.010 (PCI Express x1, Память DDR2 до 4 ГБайт, ПЛИС Virtex 5)
Блок ЦОС-X/Y/Z
X – количество каналов АЦП (2, 4, 8, 16)
Y – частота дискретизации (100 МГц, 200 МГц)
Z – решаемые задачи (ОП – обнаружение и пеленгование, РПТА – радиоперехват и технический анализ)
КОМПЛЕКТ ПОСТАВКИ
  • Блок ЦОС
  • Сетевой кабель
  • Руководство по эксплуатации
  • Паспорт
